Jako znany i zaufany producent przenośnego systemu zakłócania EOD dla RC Rover, nasza fabryka specjalizuje się w dostarczaniu wyjątkowych produktów, popartych niezłomnym zaangażowaniem w punktualność dostaw i niezrównane wsparcie posprzedażowe. Jesteśmy głęboko dumni z naszej wydajności produkcyjnej, rygorystycznych protokołów zapewnienia jakości oraz naszej zdolności do dostosowywania profesjonalnych produktów, które dokładnie odpowiadają Twoim unikalnym wymaganiom.
Atrakcja: zakłócacz sygnału telefonu komórkowego o dużej mocy, zakłócacz telefonu komórkowego o dużej mocy

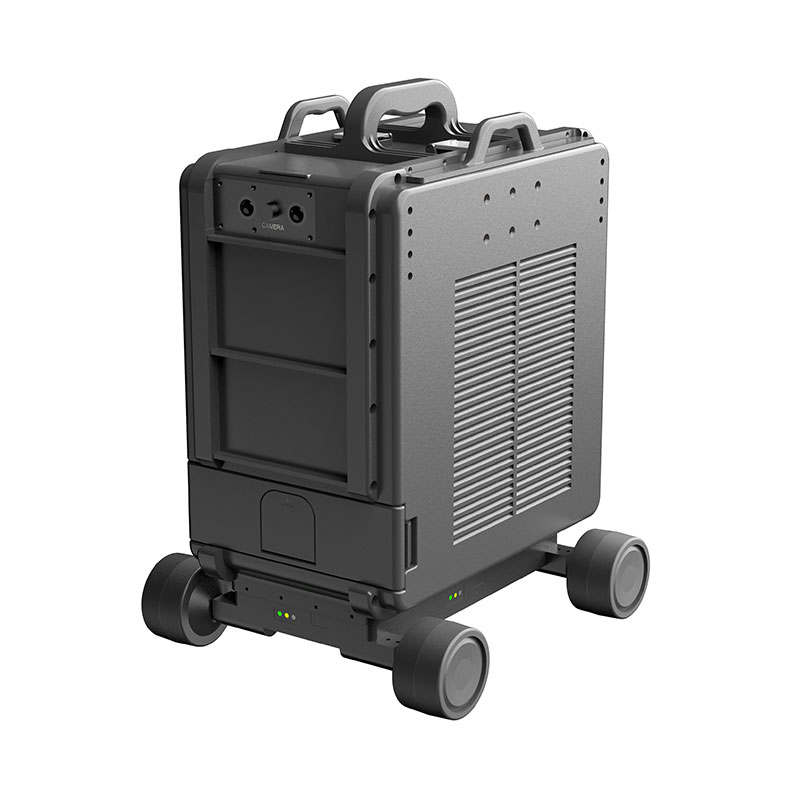

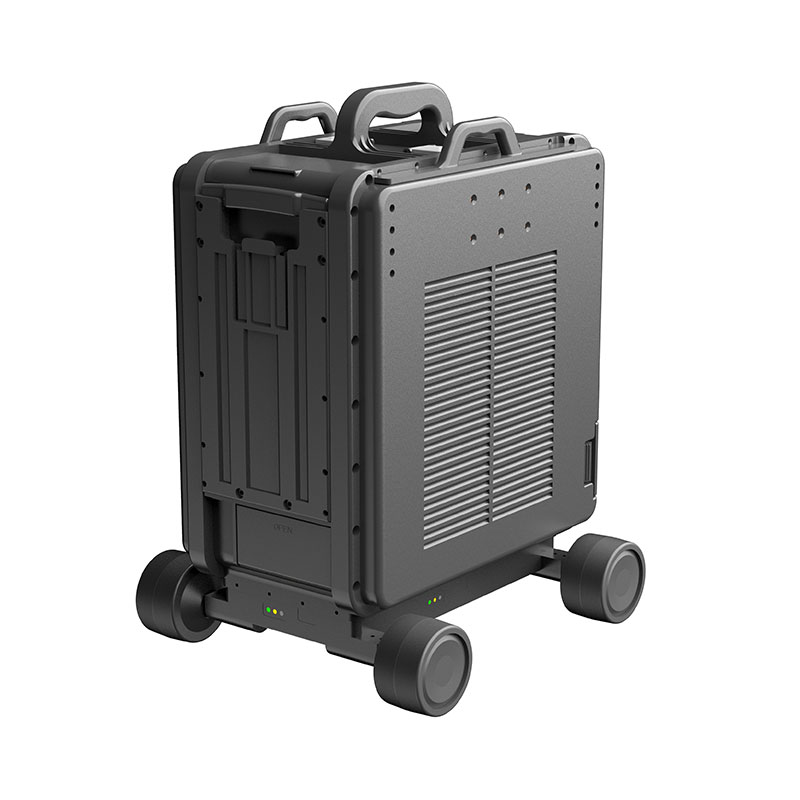

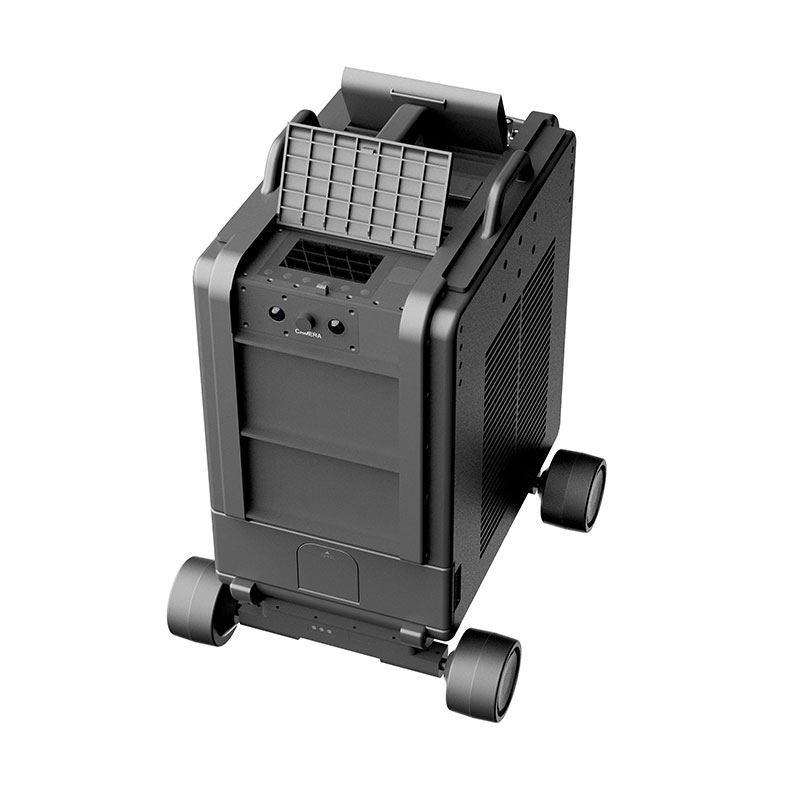

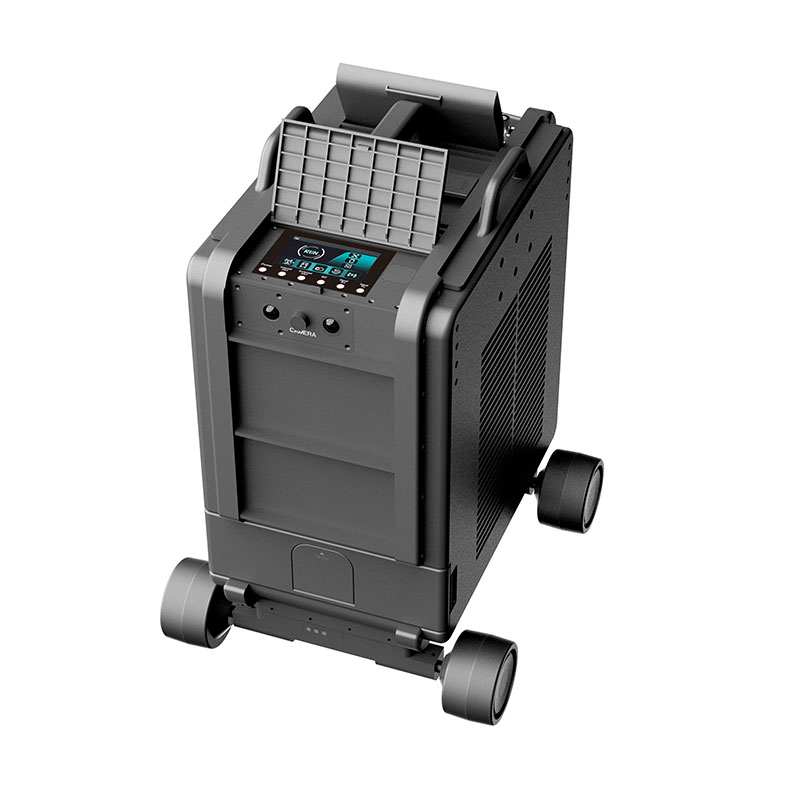

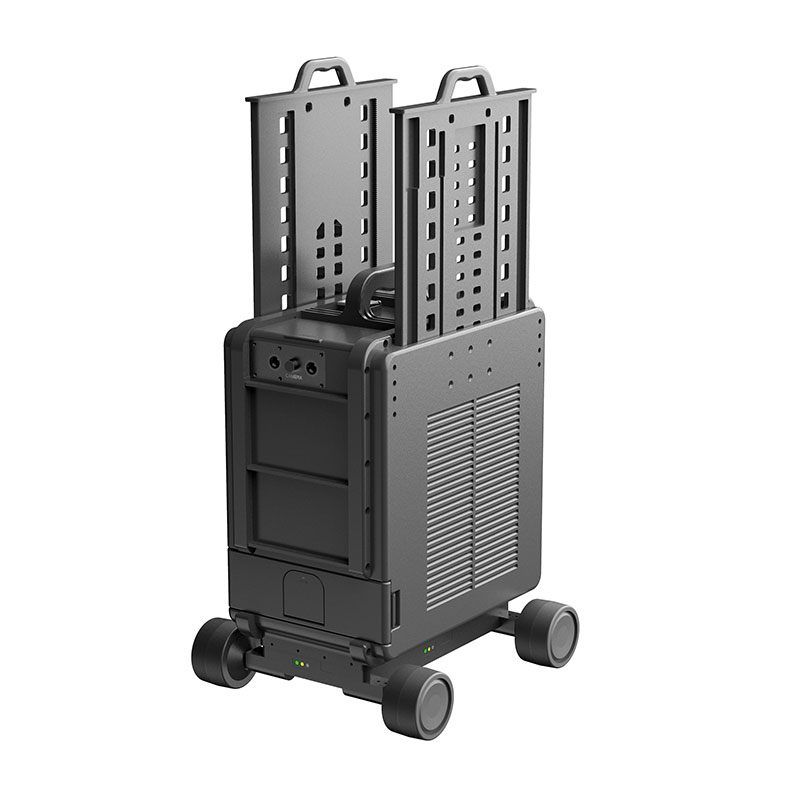

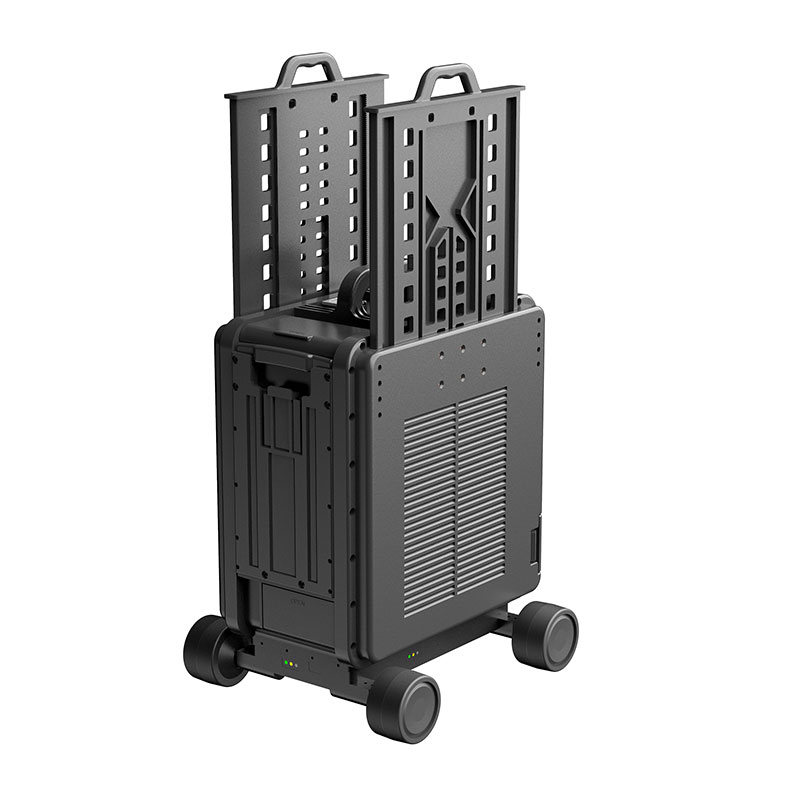

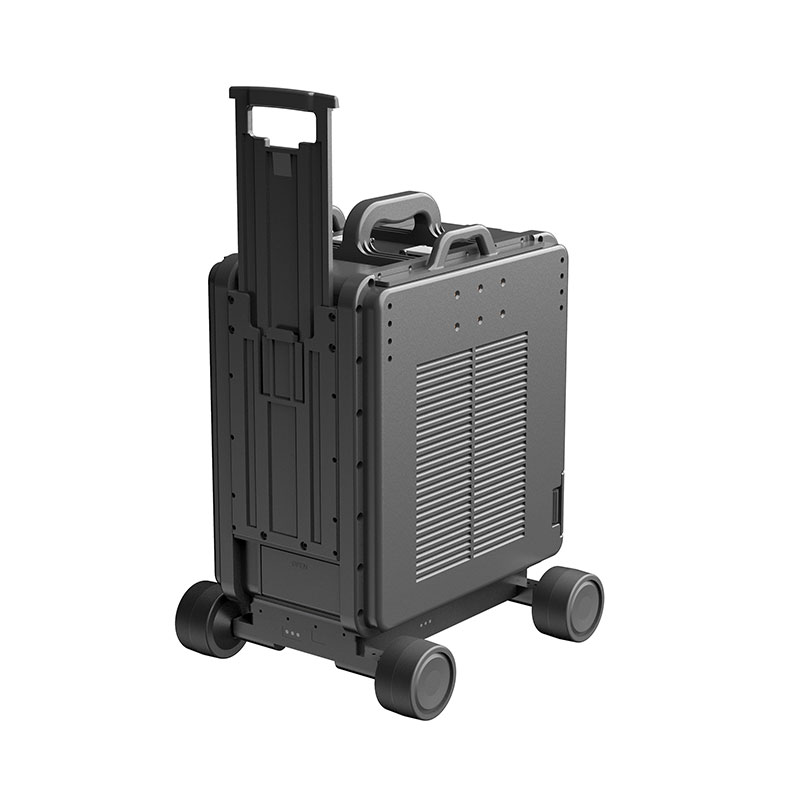

Nazwa produktu: | Przenośny system zagłuszania EOD z łazikiem RC | Zasilanie: | AC 220 V |
Moc wyjściowa jednego pasma: | 10-100W | Zużycie energii: | 1000 W |
Wymiary: | 800×500×310 mm | Pasmo częstotliwości: | 1-8 kanałów |
Waga: | 53,6 kg | Anteny: | 8 sztuk anten Omni |
Zagłuszacze bomb w konwojach telefonów komórkowych Wysoka integracja Moc 1000 W PHS / 3G / 4G AC 220 V
Przenośny system zagłuszania EOD z łazikiem RC dla CDMA / GSM / DCS / PHS / 3G / 4G / WIFI
● Korzystanie z technologii zakłóceń szerokopasmowych UHF.
● Wysoka moc efektywna (moc kanału) i duży promień zakłóceń.
● Urządzenie importowane, konstrukcja obwodu powolnego rozruchu pozwala uniknąć zjawiska pożaru mechanicznego przełącznika, wysokiej integracji i stabilnej pracy.
● Doskonała funkcja samoobrony. Gdy urządzenie zostanie ostrzeżone o przegrzaniu, urządzenie ekranujące automatycznie wyłączy uszkodzony moduł, aby uniknąć uszkodzenia urządzenia ekranującego.
Kanał | Częstotliwość robocza | Moc wyjściowa (± 3dBm) |
CH1 | 20-100 MHz | 44,77 dBm |
CH2 | 100-300 MHz | 44,77 dBm |
CH3 | 300-500 MHz | 47dBm |
CH4 | 800-1000 MHz | 47dBm |
CH5 | 1520-1670 MHz | 48,75 dBm |
CH6 | 1800-2000 MHz | 48,75 dBm |
CH7 | 2000-2200 MHz | 48,75 dBm |
CH8 | 2400-2690 MHz | 48,75 dBm |
Zasilanie: AC 220 V | ||
Pobór mocy: 1000 W Waga komputera głównego: 53,6 kg Rozmiar (dł. × szer. × wys.): 800 × 500 × 310 mm | ||
Wilgotność: 5% -95% Temperatura pracy: -35 do +80 ℃ |
NIE | Nazwa | Ilość | Jednostka | Uwaga |
1 | Antena | 8 | szt | Dookólna |
2 | Kontroler przewodowy | 1 | szt | |
3 | Linia sterująca kontrolera linii | 1 | szt | Standard |
4 | Zapasowa linia sterująca kontrolera linii | 1 | szt | 20M |
5 | Linia energetyczna | 1 | szt | Standard |
6 | Pudełko do wyciągania ręcznego | 1 | szt | Akcesorium systemowe |
Impedancja wejściowa | 50 Ω |
fala stojąca | ≤1,8 |
Osiągać | 3dBi |
Pojemność mocy | 150 W |
Kierunek polaryzacji | Polaryzacja pionowa |
Modulacja krzyżowa | <-107 dBm |
Typ interfejsu | 16 lipca lub N-K |
Ochrona odgromowa | Direct Grounding |
Ochrona przed wiatrem | 60(m/s) |
Średnica bieguna | Φ25/40 (mm) |
● Więzienia, studia nagraniowe, banki, sale przetargowe,
● Kościoły, sale lekcyjne, obiekty badawcze, służby bezpieczeństwa,
● Jednostki wojskowe, tajne służby, sale konferencyjne wiadomości,
● Biblioteki, muzea, sądy, straż graniczna i organy ścigania, służby celne itp.
Krok 1 - Otwórz pudełko
● Otwórz pudełko. Zachowaj rozpakowane pudełka w gotowości do przyszłego usunięcia lub wysyłki.
● sprawdzić, czy otwarty sprzęt i akcesoria są w dobrym stanie. W przypadku stwierdzenia jakichkolwiek wad lub uszkodzeń należy jak najszybciej skontaktować się z dostawcą.
Krok 2 - Podłączenie anteny
● Otwórz walizkę i wyjmij antenę. Uwaga: nie włączaj osłony, dopóki antena i osłona nie zostaną dobrze połączone, w przeciwnym razie osłona zostanie poważnie uszkodzona. Wszelkie koszty i konsekwencje z tego wynikające ponosi sam użytkownik.

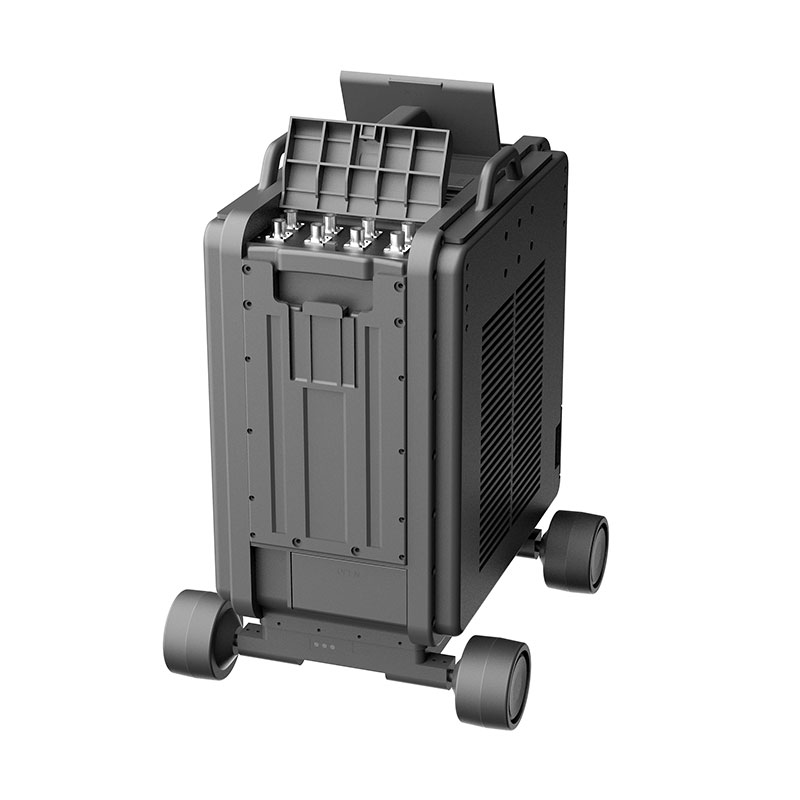

● Każda antena jest podłączona jeden do jednego do interfejsu wyjściowego RF komputera hosta.
Krok 3 — Uruchom Jammer
● Podłącz port AC~220V hosta za pomocą przewodu zasilającego znajdującego się w walizce: następnie ustaw boczne czerwone pokrętło przełącznika na plik „1”;
● Regulacja mocy początkowej i wyjściowej sterownika przewodowego:
1) Kontroler przewodu połączeniowego
Przewód sterujący 6-pinowym przewodem jest podłączony do 6-pinowego złącza sterującego
port z boku obudowy;
2) Kontroluj moc wyjściową i wyjściową wzmacniacza mocy za pomocą sterownika przewodowego.
[ALL Ch]: wyświetlanie wszystkich przycisków włączania/wyłączania 4 kanałów;
[ALL PA]: klawisze regulacji mocy wyjściowej dla wszystkich 4 kanałów tarczy;
[CHX]: wyjście kanału X to numer kanału 1 ~ 8, gdy wyjście
Kanał X jest sam włączany/wyłączany;
[PAX]: regulacja mocy wyjściowej samego Kanału X. X to numer kanału 1/8.
Regulacja mocy wyjściowej podzielona jest na pięć sekcji: 20: 20 i 40.
Krok 4 - Wyłącz Jammer
● wyłącznik wyjściowy mocy każdego kanału jest zamknięty;
● Wyłączenie zasilania:
1) Ustaw czerwone pokrętło przełącznika z boku obudowy na „0”;
2) Odłącz przewód zasilający;
