Inteligentny system zagłuszania LED o dużej mocy montowany w pojeździe

Wprowadzenie

Inteligentny system zagłuszania LED dużej mocy montowany w pojeździe to pojazd zamontowany Inteligentny System o bardzo dużej mocy przeznaczony do blokowania zdalnie sterowanego improwizowane urządzenia wybuchowe (RCIED) Używane przez terrorystów.

System wykorzystuje najnowocześniejszą technologię w celu zapewnienia maksymalnej wydajności i zagłuszania sygnały wysyłane w celu aktywacji bomb.

System wykorzystuje inteligentną technologię zagłuszania w celu uzyskania maksymalnej wydajności zagłuszania.

Promień zakłócania systemu zależy od kilku warunków, takich jak nadajnik częstotliwość i moc wyjściowa, odległość do odbiornika i przeszkody pomiędzy nimi itp.

System pozwala na elastyczne wykorzystanie w różnych zastosowaniach. System korzysta z łącza szerokopasmowego Anteny dookólne zapewniające ochronę 360 stopni.

Cechy

● Maksymalny zakres pokrycia od 20 do 6000 MHz
● Wysoka wydajna moc wyjściowa RF, duży promień zagłuszania
● Inteligentne zagłuszanie zapewniające wysoką wydajność
● Ciągłe i jednoczesne zagłuszanie
● Powolny projekt obwodu podczas uruchamiania, zapewniający stabilną pracę urządzenia
● Doskonała ochrona własna: ochrona przed przegrzaniem, ochrona nadprądowa, ochrona przed wysokim i niskim napięciem, ochrona VSWR
● Łatwa obsługa dzięki zastosowaniu Wire Control Panel i oprogramowania Windows do monitorowania systemu
● Zaprojektowany do blokowania komunikacji bezprzewodowej, w tym zdalnego sterowania, satelity, GPS, WIFI, WIMAX itp
● Moduły Jammera działają osobno;
● Oddzielny przełącznik włączania/wyłączania wzmacniacza mocy i przełączania trybów pracy dla każdego pasma częstotliwości;
● Konstrukcja amortyzatora chroniąca urządzenie przed uszkodzeniem w wyniku jazdy z dużą prędkością;
● System UPS generatora PTO może wspierać Jammer IED w długiej pracy
● Specjalna konstrukcja i konfiguracja anteny ze zwiększonym wzmocnieniem w celu zwiększenia zasięgu.

Aplikacje

Ochrona VIP-ów
Operacje EOD
Chroń ważne miejsca, takie jak dworce autobusowe/kolejowe, place, szkoły, zgromadzenia masowe, stadiony itp
Ograniczanie ryzyka i usuwanie materiałów wybuchowych w określonych miejscach
Elektroniczny środek zaradczy
Walka z narkotykami, ochrona przed dronami / UAV, kontrola zamieszek, kontrola granic itp

Specyfikacje techniczne

Charakterystyka RF:

Całkowita moc wyjściowa anteny RF: 1400 W
Zakres częstotliwości zakłócania: 20-6000 MHz
Odległość zakłócania: promień od 50 do 500 metrów, w zależności od kilku warunków, takich jak nadajnik
częstotliwość i moc wyjściowa, odległość do odbiornika i przeszkody pomiędzy nimi itp. Źródło sygnału: technologia inteligentnego zagłuszania
Zasilanie: 220VAC/28VDC
Pobór mocy: 4500W

Zabezpieczenia wzmacniacza mocy:

A. Ochrona przed przegrzaniem - Ochrona termiczna
B. Zabezpieczenie nadprądowe
C. Zabezpieczenie przed wysokim napięciem wejściowym i niskim napięciem
D. Zabezpieczenie VSWR: przed nieprawidłowym dopasowaniem anteny, w tym rozwarciem i zwarciem

Chłodzenie: Radiator i wentylatory wymuszone powietrzem

Dane fizyczne:

Wymiary głównego hosta: 696 × 572 × 1060 mm na szt., łącznie 2 szt
Masa netto głównego hosta: ok. 150 kg na sztukę, łącznie 300 kg
Środowisko działania:
Temperatura robocza: -10°C - +55°C
Wilgotność: 5% - 90%
Poziom dowodu: IP54
Środowisko działania
Temperatura pracy: -10°C - +50°C
Wilgotność: do 90%

Zdalne sterowanie:

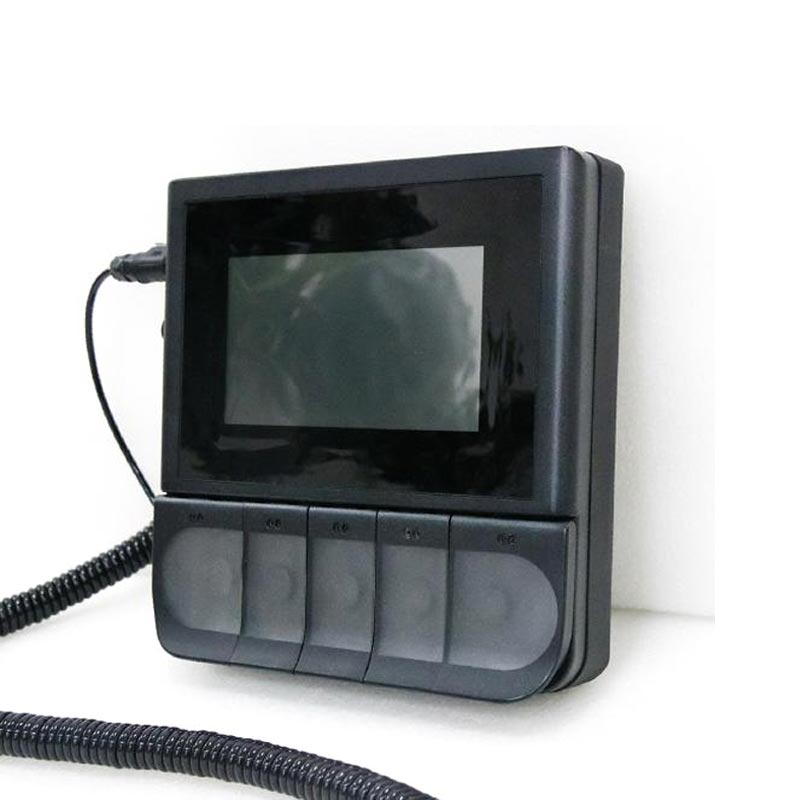

Dostępny przewodowy panel sterowania:

A. Wskazanie mocy wyjściowej
B. Regulacja mocy wyjściowej
C. Włączanie/wyłączanie mocy wyjściowej na każde pasmo

Interfejs zdalnego sterowania: RJ45/RS485

Dział mocy zakłócającej:

Anteny

Typ anteny: Antena dookólna
Ilość anteny: 15szt

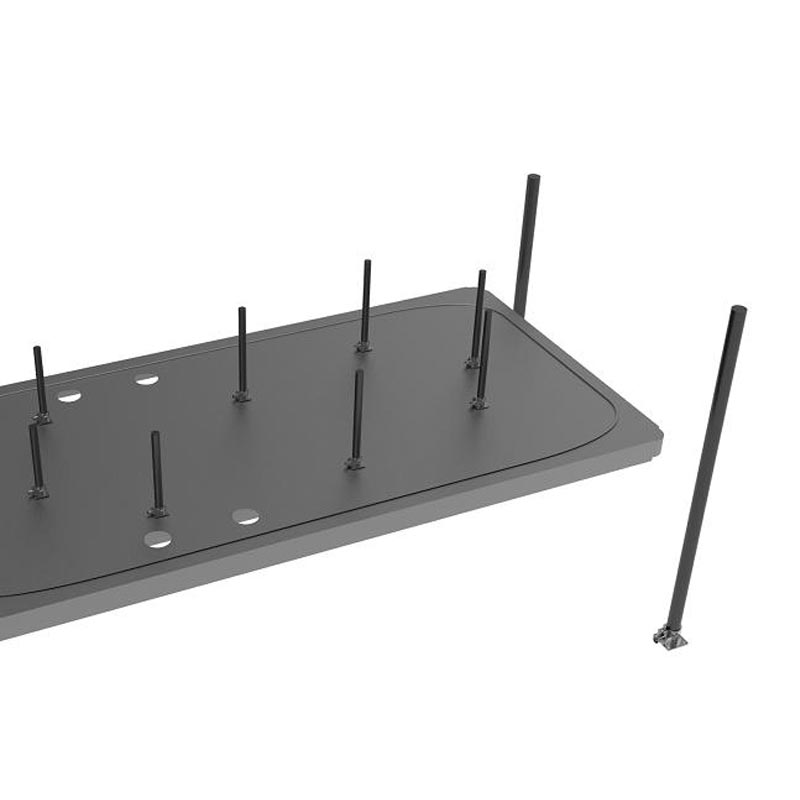

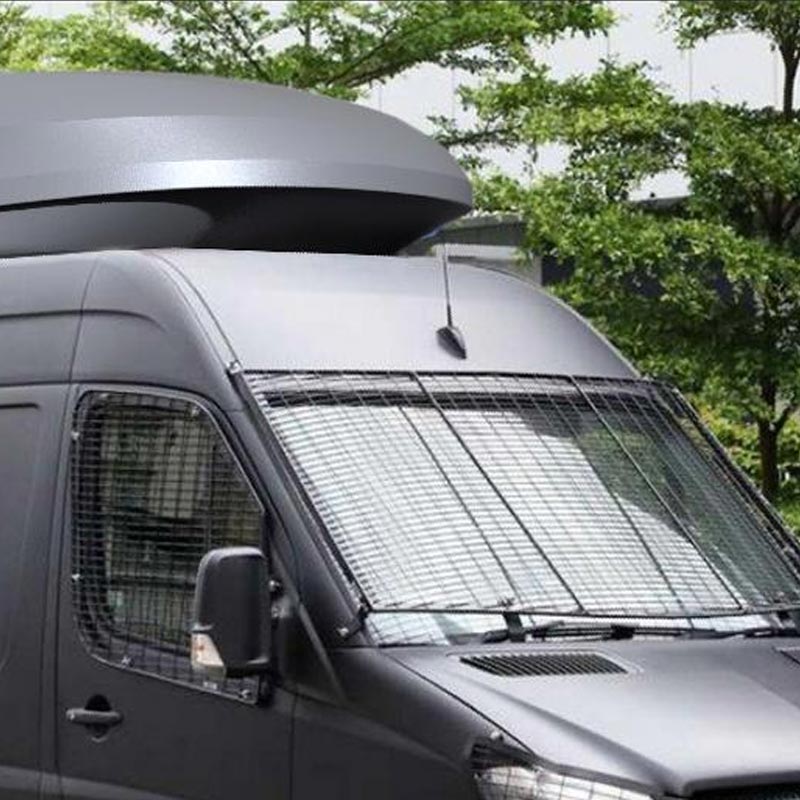

Instalacja anteny: 13 szt. Anten zainstalowanych w kontenerze dachowym, 2 szt. Anten
zainstalowany na zewnątrz.

Funkcje anteny:

Antena Omni zapewniająca zasięg i ochronę 360 stopni;
Dobre funkcje VSWR z wysoką wydajnością;
Odporna na wstrząsy i wodoodporna konstrukcja;

Parametry techniczne anteny
